拉弯工艺的有限元仿真技术进展
DEFORM-3D软件可精准模拟拉弯过程，预测回弹量与实际误差＜5%。某航天项目通过仿真优化加载路径，将钛合金异型管的拉弯次数从7次减至3次。关键设置包括:Hill'48各向异性模型、3参数Barlat屈服准则及混合硬化法则。最新AI辅助系统能基于历史数据自动推荐工艺参数，试模成本降低60%。值得注意的是，铝材的仿真需特别考虑温度效应（摩擦生热可达80℃），而不锈钢模型必须包含应变率敏感性参数。上海交大开发的专用模块已实现回弹补偿模具的自动生成。

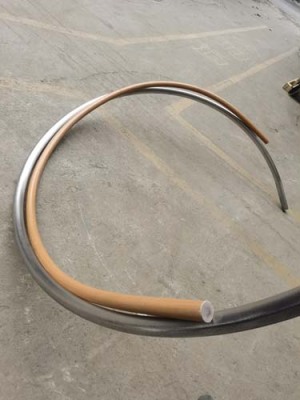

我们也要注意，在日常生活、工作当中。会遇到直管拉弯成各种形状进行使用。弯管是采用成套弯曲模具进行弯曲的，不管是哪一种机器设备，大部分到弯管，主要用以输油、输气、输液等，在飞机及其发动机上更占有相当重要的。铝型材拉弯加工成形工艺在航空、航天以及汽车、高铁上的型材弯曲件的制造中得到了广泛的应用。在民用(航空、高铁等)领域，很多骨架零件都采用了型材框。因此，拉弯技术的研究对提高拉弯件的质量和加速拉弯件的国产化进程有着十分重要的意义。
e = t / R内×100% = (R外-R内) ÷R内×100%否则应选择To~T4状态。当然型材生产厂一般不愿意给客户生产T1~T4状态型材。
关于型材表面处理要求:通常情况下可以选择阳氧化或涂装后弯曲加工（涂层的伸长率远大于型材的伸长率）；因为型材拉弯时型材与模具之间没有相对位移，故不会损伤型材。如型材弯曲过程中涂层脱落则是涂层的附着力不足原因造成的，产生附着力不足的原因主要有喷涂前处理不好或加温不足及加温时间不足造成。当然为方便运输和安装应适当做表面保护。
重庆附近弯圆专业老厂
5154:焊接结构、贮槽、压力容器、船舶结构与海上设施、运输槽罐 6010:薄板:汽车车身
6061:要求有一定强度、可焊性与抗蚀性高的各种工业结构性，如制造卡车、塔式建筑、船舶、电车、家具、机械零件、精密加工等用的管、棒、形材、板材
6063:工业型材、建筑型材，灌溉管材以及供车辆、台架、家具、栏栅等用的挤压材料6066:锻件及焊接结构挤压材料 《《金属结构设计》第五章 拉弯和压弯构件.ppt》由会员分享，可在线阅读，更多相关《《金属结构设计》第五章 拉弯和压弯构件.ppt（28页珍藏版）》请在三一办公上搜索。
传统的型材拉弯无法一次成形三维零部件,满足当前工业对于制件复杂且美观的要求。三维多点柔性拉弯成形是一种新型的柔性拉弯成形技术,它可以实现模具型面的重构并适用于不同类型截面型材的加工制造。铝合型材的三维多点柔性拉弯是一个复杂的力学过程,其制件质量得到控制,而且易出现如截面畸变、起皱、断裂等缺陷。为了提高制件质量,需要对成形过程中的工艺参数进行合理的控制和优化。通过对三维多点柔性拉弯成形进行系统的研究,提出了截面畸变的预测方法和优化方案。本文的主要研究内容及结论如下:1.以有限元模拟为主要研究方法,建立三维多点柔性拉弯成形的有限元模型,研究内容主要包括介绍有限元的基本理论、材料的本构方程、单元类型的选择、模型的合理简化、网格的划分、接触和摩擦以及边界条件的设定,为下文研究铝合金型材三维多点柔性拉弯成形工艺中的有限元模拟部分提供了理论依据。2.采用控制变量法,研究工艺参数对制件截面畸变的影响规律:(1)截面畸变量随多点模具头体数量的增加而逐渐减小。多点模具头体数量由6增大到12时,塌陷率由0.1231降至0.0840,凸胀率由0.0193降至0.0112,截面畸变总体变小。(2)截面畸变量随预拉量的增加而逐渐增大。预拉量由0.8%L增大到1.4%L,塌陷率由0.0935增至0.0981,凸胀率由0.0153增至0.0208,截面畸变总体变大。(3)截面畸变量随补拉量的增加而逐渐增大。补拉量由0.8%L增大到1.4%L,塌陷率由0.0943增至0.0969,凸胀率由0.0164增至0.0170,截面畸变总体变大。(4)截面畸变量随摩擦系数的增加而逐渐增大。摩擦系数由0.05增至0.20时,塌陷率由0.0908增至0.0969,凸胀率由0.0141增至0.0218,截面畸变总体变大。(5)对于型材的截面畸变而言,型材的塌陷是主要的变形方式。3.三维多点柔性拉弯成形制件质量的工艺参数研究。(1)基于预拉量、补拉量、多点模具头体数量和摩擦系数设计四因素四水平的正交试验,运用ABAQUS软件对正交试验表中所列的各个参数组合进行数值模拟,并利用差法对数据进行分析。结果表明:多点模具头体数量对塌陷的影响程度大,补拉量对塌陷的影响程度小;摩擦系数对凸胀的影响程度大,补拉量对凸胀的影响程度小。参数组合是:预拉量为1.0%L,补拉量为0.8%L,多点模具头体数量为12个,摩擦系数为0.15。(2)对获得的参数组合进行多点成形实验验。明有限元模拟可以有效预测三维多点拉弯成形过程下制件的质量,这样可以减少实验次数、节约实验成本、缩短实验时间。
