拉弯与其他成型工艺的复合应用
汽车A柱采用"液压成型+拉弯"组合工艺:先将铝管液压胀形成异型截面，再进行三维拉弯，整体减重30%且刚度提升15%。航空航天领域发展出"滚弯+拉弯"技术，用于成型机翼长桁——先滚弯获得大致曲率，再拉弯精确校准至理论外形。某卫星支架制造中，对2024铝板实施"预拉伸+增量拉弯"，将回弹控制在±0.2°以内。最新趋势是结合电磁成型，在拉弯同时施加脉冲磁场（磁场强度10T），使铝材延伸率瞬时提升40%，特别适合小半径（R＜t）弯曲。
（2）拉弯成形工艺特点工艺优点:①能够拉弯成形结构复杂的型材断面。②可实现多弧段变曲率的型材拉弯成形。③弯弧精度高，材料回弹稳定，工件尺寸的一致性好。④可有效消除材料内部的残余应力，产品尺寸稳定性好。⑤由于金属材料的冷作硬化，材料经拉弯后，可改善材料的力学性能。工艺缺点:①拉弯产品断面尺寸大小受设备吨位及钳口尺寸的限。②拉弯模具投入成本大，模具通用性差。③对于不对称的型材截面，拉弯件截面变形控制难度大。（3）拉弯成形工艺关键技术拉弯工件的弧度设计原则以不超过材料的伸长率为限度，拉弯成形中将出现型材壁厚变薄断裂、起皱、截面畸变等成形缺陷，这些成形缺陷与型材的力学性能、截面形状及拉弯工艺参数等因素密切相关。拉弯过程中材料变形区各部分的应力状态不同，中性层以外材料受拉应力作用，中性区以内材料（与拉弯模具贴合）受压应力作用，为使材料不至于受压应力产生起皱现象，预拉伸力要，使材料产生屈服拉伸，相应的中性层以外的金属将受到更大的拉力作用，出现壁厚减薄，并有断裂倾向。所以如何平衡材料不产生起皱并且中性层外侧金属不出现断裂，避免型材截面尺寸变形过大，是确定拉弯工艺参数的两个关键考虑因素。（4）拉弯型材成形力的计算在进行项目的技术能力评审中，需要考虑3个因素:设备的钳口距离是否满足材料的拉伸长度、钳口尺寸是否满足断面尺寸夹持要求，另外，拉弯成形关键的一点要计算材料所需的大拉伸力大小。拉弯工件的成形能力计算材料屈服强度值取1.25倍的系数，确保设备不在大拉力负荷下工作，设备大拉伸力大于公式计算出的材料所需拉力值，说明设备拉伸能力满足材料拉弯力要求。（5）三维拉弯机及三维拉弯关键技术三维拉弯设备的主机架由安装在地基上的焊体框架结构组成，如图4所示，主机架用来支撑可旋转的拉伸摇臂2及液压缸。在机架的顶部装有可安放模具的工作平台1。两个拉伸缸托架9分别安装在摇臂2的上部，通过电驱动螺旋导杆实现电动定位以适应不同长度的工件。每个摇臂2上均配备拉伸缸4。零件的扭曲通过一个装在拉伸缸4后面的带齿轮箱的液压马达7来实施。拉伸缸4通过万向节安装在托架9上，万向节使夹钳8钳口能向前或向后自由地旋转。夹钳升降缸5实现在拉伸过程中拉伸缸4的逐渐抬升，夹钳俯仰缸6可以使拉伸缸4实现上下俯仰，托架9上的运动副动作（拉伸—提升—俯仰—旋转）使工件在整个成形过程中沿三维模具表面受到切向拉伸而成形立体空间三维工件。设备结构及设备工作原理:三维拉弯关键技术主要是模具设计，三维拉弯机不会给出理想的三维拉弯程序，工艺设计人员需要根据材料的性能及弯曲成形进行系统的分析或CAE有限元分析，并通过不断的工件试制，使三维拉弯模具及三维拉弯程序达到佳匹配，并达到工件的技术要求，需要工艺技术人员具有较高的产品研发能力。
）构件弯（或拉弯）构件弯（或拉弯）构件承受承受轴轴心心压压（或拉）力和（或拉）力和绕绕截面形心主截面形心主轴轴的弯矩作用的弯矩作用偏偏压压（或偏拉）（或偏拉）构件构件弯矩由偏心弯矩由偏心轴轴力引起力引起时时7-1应用和截面形式应用和截面形式压弯构件压弯构件 拉弯构件拉弯构件7-17-1应用和截面形式应用和截面形式应用和截面形式应用和截面形式钢结构基本原理及设计钢结构基本原理及设计2 2单单单单向向向向压压压压弯（或拉弯）构件弯（或拉弯）构件弯（或拉弯）构件弯（或拉弯）构件弯矩作用在截面的一个主弯矩作用在截面的一个主轴轴平面内平面内双向双向压压弯（或拉弯）构件弯（或拉弯）构件弯矩作用在两个主弯矩

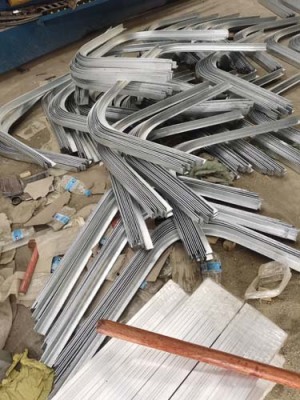

成都附近异形制品厂家
等等都属于压压弯构件。弯构件。7-17-1应用和截面形式应用和截面形式应用和截面形式应用和截面形式钢结构基本原理及设计钢结构基本原理及设计单单向拉弯和向拉弯和压压弯构件的截面形式弯构件的截面形式对对拉弯构件，一般只需拉弯构件，一般只需计计算其算其强强度和度和长细长细比，不需比，不需计计算其算其稳稳定。但在拉弯构件所受弯矩定。但在拉弯构件所受弯矩较较大而拉力大而拉力较较小小时时，由于其作用，由于其作用已接近受弯构件，就需要已接近受弯构件，就需要验验算其整体算其整体稳稳定；在拉力和弯矩作用定；在拉力和弯矩作用下出下出现现翼翼缘缘板受板受压时压时，也需，也需验验算翼算翼缘缘板的部板的部稳稳定。定
传统的型材拉弯无法一次成形三维零部件,满足当前工业对于制件复杂且美观的要求。三维多点柔性拉弯成形是一种新型的柔性拉弯成形技术,它可以实现模具型面的重构并适用于不同类型截面型材的加工制造。铝合型材的三维多点柔性拉弯是一个复杂的力学过程,其制件质量得到控制,而且易出现如截面畸变、起皱、断裂等缺陷。为了提高制件质量,需要对成形过程中的工艺参数进行合理的控制和优化。通过对三维多点柔性拉弯成形进行系统的研究,提出了截面畸变的预测方法和优化方案。本文的主要研究内容及结论如下:1.以有限元模拟为主要研究方法,建立三维多点柔性拉弯成形的有限元模型,研究内容主要包括介绍有限元的基本理论、材料的本构方程、单元类型的选择、模型的合理简化、网格的划分、接触和摩擦以及边界条件的设定,为下文研究铝合金型材三维多点柔性拉弯成形工艺中的有限元模拟部分提供了理论依据。2.采用控制变量法,研究工艺参数对制件截面畸变的影响规律:(1)截面畸变量随多点模具头体数量的增加而逐渐减小。多点模具头体数量由6增大到12时,塌陷率由0.1231降至0.0840,凸胀率由0.0193降至0.0112,截面畸变总体变小。(2)截面畸变量随预拉量的增加而逐渐增大。预拉量由0.8%L增大到1.4%L,塌陷率由0.0935增至0.0981,凸胀率由0.0153增至0.0208,截面畸变总体变大。(3)截面畸变量随补拉量的增加而逐渐增大。补拉量由0.8%L增大到1.4%L,塌陷率由0.0943增至0.0969,凸胀率由0.0164增至0.0170,截面畸变总体变大。(4)截面畸变量随摩擦系数的增加而逐渐增大。摩擦系数由0.05增至0.20时,塌陷率由0.0908增至0.0969,凸胀率由0.0141增至0.0218,截面畸变总体变大。(5)对于型材的截面畸变而言,型材的塌陷是主要的变形方式。3.三维多点柔性拉弯成形制件质量的工艺参数研究。(1)基于预拉量、补拉量、多点模具头体数量和摩擦系数设计四因素四水平的正交试验,运用ABAQUS软件对正交试验表中所列的各个参数组合进行数值模拟,并利用差法对数据进行分析。结果表明:多点模具头体数量对塌陷的影响程度大,补拉量对塌陷的影响程度小;摩擦系数对凸胀的影响程度大,补拉量对凸胀的影响程度小。参数组合是:预拉量为1.0%L,补拉量为0.8%L,多点模具头体数量为12个,摩擦系数为0.15。(2)对获得的参数组合进行多点成形实验验。明有限元模拟可以有效预测三维多点拉弯成形过程下制件的质量,这样可以减少实验次数、节约实验成本、缩短实验时间。
