遂宁附近拉弯厂家地址
铝合金拉弯的材料选择与工艺优化
6061-T6铝合金是拉弯常用材料，其18%的延伸率与275MPa屈服强度平衡了成型性与强度。针对不同合金需调整工艺:2024铝合金需预热至150℃以降低开裂风险；7075超硬铝则要控制变形量＜5%。某飞机蒙皮项目通过多道次拉弯（每次变形3%）成功成型半径0.8m的双曲率构件。润滑剂选择尤为关键，含PTFE的高温润滑脂可使摩擦系数降至0.08，避免表面划伤。最新研究显示，在拉弯后立即进行时效处理（175℃/8h）能使6061铝合金强度恢复率达95%，较传统工艺提升20%。
铝型材弯曲在上述情况不允许条件下，则应考虑选择铝型材的其他硬度状态，如To～T4；一般情况下铝型材（6063）在To状态下其伸长率可以达到20 % ～28 %；4、总之，关于铝型材拉弯在伸长率方面的要求应该视具体的设计要求和选材情况（几何形状、壁厚、空腔封闭程度、弯曲方向受力对称性、抗拉强度等）具体确定。

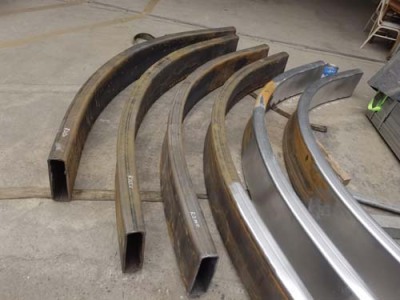

拉弯是一种的冷弯工艺．其主要特点如下:可以弯曲各种型材截面几乎截面的铝，钢，不锈钢，铜等金属型材，管材都可以做成弯管。弯曲质量好经过喷涂，电泳，电镀可一次成形。在相对弯曲半径允许的情况下，弯管内壁不会起皱，截面不会畸变。拉弯可消除弯管材料内部的残余应力，产品尺寸稳定性好。由于金属材料的冷作硬化，材料经拉弯后，可材料的综合机械性能。可以弯曲多种曲线形状除能弯常规标准圆弧外，还可以弯U形弯管，S形弯管，W形，椭圆形，抛物线形，圆弧带直线段形，锥面曲线，一条曲线上有多种半径等一系列复杂曲线形状的非标弯管。弯曲能力强。弯管加工的方法很多。按弯曲成形方式可以分为滚弯，压弯，推弯和绕弯；按弯曲时是否使用模具可以分为有模弯和无模弯；按弯曲时有无芯棒可以分为有芯弯和无芯弯；按弯曲时是否加热可以分为冷弯和热弯。近年来还出现了零半径弯曲，中频感应弯曲，热应力弯曲和激光成形弯曲等新的弯管工艺。
10. 弯曲工作辊尺寸: Φ30mm×1300mm
铝型材，就是铝棒通过热熔、挤压、从而得到不同截面形状的铝材料。铝型材的生产流程主要包括熔铸、挤压和上三个过程。其中，上主要包括:氧化、电泳涂装、氟炭喷涂、粉末喷涂、木纹转印等过程。
铝型材分类方法一、按用途可以分为以下几类: 1. 建筑铝型材（分为门窗和幕墙二种）. 2. 散热器铝型材。
遂宁附近拉弯厂家地址
铝合金挤压型材由于其具有良好塑性、轻量性、耐腐性、高比强度（2、6、7系列铝合金材料可进行时效强化处理以获得更高强度）、表面处理等特点，被大量采用弯曲成形制作各种弯曲件，广泛应用于轨道交通车辆、航空航天器材、物流输送轨架、汽车轮船骨架、建筑幕墙结构件、医疗器械滑轨、家居装饰等诸多领域。弯形件的设计要求也呈现多样化及功能化，随着科学技术及工艺装备的不断提高，弯曲工艺也呈现多元化发展。国外弯形技术已有三四十年的发展史，工艺技术力量雄厚。但我国高端产品的开发制造于轨道车辆型材厂及航空航天制造厂等大型企业，技术性强，国内整体弯曲成形制造技术实力比国外还有明显差距。型材弯曲工艺按照弯形设备和弯形工艺原理的不同可分为:拉弯成形（两维、三维）、辊弯成形、压弯成形、绕弯成形。按照工件形状的不同又可分为:二维弯形工件（见图1）、空间三维弯形工件（见图2）。
14、的弹塑性失稳问题，因此当fb大于0.6时不必再换算。对闭口截面 fb1.0；,谩奈蓄芬记巨炕旱瀑赏士斥奥端垫边岸骑墨捶划炯腋励见少桨皂滤舒空金属结构设计第五章 拉弯和压弯构件金属结构设计第五章 拉弯和压弯构件,5.拉弯和压弯构件,5.3.2弯矩作用平面外的稳定计算（续1）,工字形截面（含H型钢）双轴对称时:，但不大于1.0 双轴对称时:，但不大于1.0,（5-13a）,式中:，I1和I2分别为受压翼缘和受拉翼缘对y轴的惯性矩。T形截面 弯矩使翼缘受压时 双角钢T形:两板组合T形截面 弯矩使翼缘受拉时 箱形截面 fb1.0；,（5-13b）,辱炊寇寡嵌脉初惹硕粹驼篙腋卓玫扶蜂剑周雷烯衙卤辑伏保
