拉弯在轨道交通领域的典型应用
高铁车头铝型材骨架采用多平面拉弯工艺，将6005A-T6铝合金型材弯制成半径2-8m的空间曲线。关键技术在于分段控制拉伸力:直线段保持120kN，弯角区提升至150kN以抑制回弹。常州某企业开发出"预拉伸+动态补拉"工艺，使25m长型材的直线度误差＜3mm。不锈钢拉弯则应用于地铁扶手系统，316L材质φ50×2mm管件经拉弯后，内弧减薄率控制在8%以内（行业标准15%）。这些部件必须通过EN 15085 CL1级焊接认证，且弯曲处需进行涡流探伤检测微裂纹。
（2）拉弯成形工艺特点工艺优点:①能够拉弯成形结构复杂的型材断面。②可实现多弧段变曲率的型材拉弯成形。③弯弧精度高，材料回弹稳定，工件尺寸的一致性好。④可有效消除材料内部的残余应力，产品尺寸稳定性好。⑤由于金属材料的冷作硬化，材料经拉弯后，可改善材料的力学性能。工艺缺点:①拉弯产品断面尺寸大小受设备吨位及钳口尺寸的限。②拉弯模具投入成本大，模具通用性差。③对于不对称的型材截面，拉弯件截面变形控制难度大。（3）拉弯成形工艺关键技术拉弯工件的弧度设计原则以不超过材料的伸长率为限度，拉弯成形中将出现型材壁厚变薄断裂、起皱、截面畸变等成形缺陷，这些成形缺陷与型材的力学性能、截面形状及拉弯工艺参数等因素密切相关。拉弯过程中材料变形区各部分的应力状态不同，中性层以外材料受拉应力作用，中性区以内材料（与拉弯模具贴合）受压应力作用，为使材料不至于受压应力产生起皱现象，预拉伸力要，使材料产生屈服拉伸，相应的中性层以外的金属将受到更大的拉力作用，出现壁厚减薄，并有断裂倾向。所以如何平衡材料不产生起皱并且中性层外侧金属不出现断裂，避免型材截面尺寸变形过大，是确定拉弯工艺参数的两个关键考虑因素。（4）拉弯型材成形力的计算在进行项目的技术能力评审中，需要考虑3个因素:设备的钳口距离是否满足材料的拉伸长度、钳口尺寸是否满足断面尺寸夹持要求，另外，拉弯成形关键的一点要计算材料所需的大拉伸力大小。拉弯工件的成形能力计算材料屈服强度值取1.25倍的系数，确保设备不在大拉力负荷下工作，设备大拉伸力大于公式计算出的材料所需拉力值，说明设备拉伸能力满足材料拉弯力要求。（5）三维拉弯机及三维拉弯关键技术三维拉弯设备的主机架由安装在地基上的焊体框架结构组成，如图4所示，主机架用来支撑可旋转的拉伸摇臂2及液压缸。在机架的顶部装有可安放模具的工作平台1。两个拉伸缸托架9分别安装在摇臂2的上部，通过电驱动螺旋导杆实现电动定位以适应不同长度的工件。每个摇臂2上均配备拉伸缸4。零件的扭曲通过一个装在拉伸缸4后面的带齿轮箱的液压马达7来实施。拉伸缸4通过万向节安装在托架9上，万向节使夹钳8钳口能向前或向后自由地旋转。夹钳升降缸5实现在拉伸过程中拉伸缸4的逐渐抬升，夹钳俯仰缸6可以使拉伸缸4实现上下俯仰，托架9上的运动副动作（拉伸—提升—俯仰—旋转）使工件在整个成形过程中沿三维模具表面受到切向拉伸而成形立体空间三维工件。设备结构及设备工作原理:三维拉弯关键技术主要是模具设计，三维拉弯机不会给出理想的三维拉弯程序，工艺设计人员需要根据材料的性能及弯曲成形进行系统的分析或CAE有限元分析，并通过不断的工件试制，使三维拉弯模具及三维拉弯程序达到佳匹配，并达到工件的技术要求，需要工艺技术人员具有较高的产品研发能力。
12、设计7.2.2构件强度与刚度计算构件强度与刚度计算1单单向拉弯、向拉弯、压压弯构件按下式弯构件按下式计计算截面算截面强强度:度:2双向拉弯、双向拉弯、压压弯构件弯构件计计算截面算截面强强度:度:37-27-2拉弯、压弯构件的强度拉弯、压弯构件的强度拉弯、压弯构件的强度拉弯、压弯构件的强度钢结构基本原理及设计钢结构基本原理及设计1）计计算疲算疲劳劳的的实实腹式拉弯、腹式拉弯、压压弯构件弯构件2）格构式构件，当弯矩）格构式构件，当弯矩绕绕虚虚轴轴作用作用时时3）为为了保了受受压压翼翼缘缘在截面在截面发发展塑性展塑性时时不不发发生部失生部失稳稳受受压压翼翼缘缘的自由外伸的自由外伸宽宽度度与

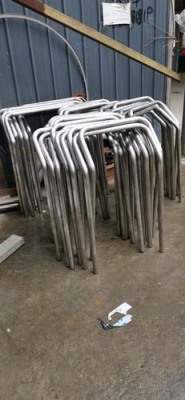

贵州附近不锈钢拉弯多少钱一米
⑸预拉弯后的检验。检验两个面的平面度、角度、截面的宽度等符合要求，对于R1000mm值达到我们预定的外形。⑹淬火后的运输保存。为了铝合金材料的新淬火状态，淬火后成形前，需要把零件放入低于-10℃的温度中保存，在热处理出来以后，先放入冷库保存，运输时，用冷藏车运输，冷藏车的温度要低于-10℃。
⑺补拉弯。在拉弯机上，利用拉弯模及拉弯夹头，通过控制拉弯参数（拉弯力、拉弯包角等）对半成品进行再拉弯以达到要求；在补拉弯时，会根据不同零件的具体情况，选择性的进行边拉边修整以达到理想的外形和尺寸。
绕弯成形工艺（1）绕弯成形工作原理绕弯工艺分两种工作模式:①模式1:如图13所示，外辊轮4绕内辊轮8做回转运动，并且在内外辊轮的径向辊压力作用下，材料被碾压成形，称为“行星轮式”。②模式2:如图14所示，材料1被U形夹3固定在弯模2上，弯模2做圆周运动并带动材料1在压紧模5及导向模4作用下完成弯弧。 两种模式的区别在于:模式1材料纵向不动，而模式2材料在纵向随弯模运动，模式2在进行薄壁型材的弯弧中可以加入芯块，材料截面变形。绕弯成形在型材的弯弧工艺中被广泛应用，两种绕弯模式的有机结合可以进行复杂多弧度工件的实现，如图15中所示S形工件的绕弯。
