拉弯工艺的有限元仿真技术进展
DEFORM-3D软件可精准模拟拉弯过程，预测回弹量与实际误差＜5%。某航天项目通过仿真优化加载路径，将钛合金异型管的拉弯次数从7次减至3次。关键设置包括:Hill'48各向异性模型、3参数Barlat屈服准则及混合硬化法则。最新AI辅助系统能基于历史数据自动推荐工艺参数，试模成本降低60%。值得注意的是，铝材的仿真需特别考虑温度效应（摩擦生热可达80℃），而不锈钢模型必须包含应变率敏感性参数。上海交大开发的专用模块已实现回弹补偿模具的自动生成。
11、范采用的实腹式压弯构件弯矩作用平面内的稳定计算式,（5-11）,式中:N所计算构件段范围内轴向压力设计值；Mx所计算构件段范围内的大弯矩设计值；弯矩作用平面内的轴心受压构件的稳定系数；W1x弯矩作用平面内对较大受压纤维的毛截面模量；,参数，；,等效弯矩系数。,孜吭序眠疗疮奎刹隘正痊艺礁拣阁外肥舟蜒鞠欺赃托葵醋泡垄怨诵恼戚金属结构设计第五章 拉弯和压弯构件金属结构设计第五章 拉弯和压弯构件,5.拉弯和压弯构件,5.3.1弯矩作用平面内的稳定计算（续6）,上式中的等效弯矩系数应按下列规定采用。框架柱和两端支承的构件:a.无横向荷载作用:，M1和M2为端弯矩，使构件产生同向曲率（无反弯点）时取同
绕弯成形工艺（1）绕弯成形工作原理绕弯工艺分两种工作模式:①模式1:如图13所示，外辊轮4绕内辊轮8做回转运动，并且在内外辊轮的径向辊压力作用下，材料被碾压成形，称为“行星轮式”。②模式2:如图14所示，材料1被U形夹3固定在弯模2上，弯模2做圆周运动并带动材料1在压紧模5及导向模4作用下完成弯弧。 两种模式的区别在于:模式1材料纵向不动，而模式2材料在纵向随弯模运动，模式2在进行薄壁型材的弯弧中可以加入芯块，材料截面变形。绕弯成形在型材的弯弧工艺中被广泛应用，两种绕弯模式的有机结合可以进行复杂多弧度工件的实现，如图15中所示S形工件的绕弯。
青白江高性价比异形制品公司

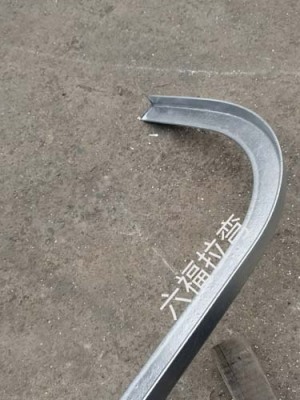

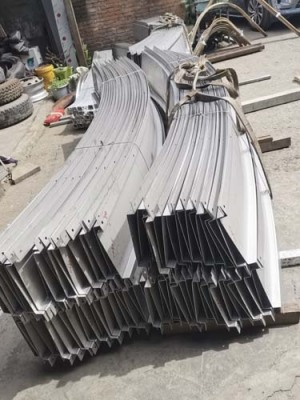

（2）拉弯成形工艺特点工艺优点:①能够拉弯成形结构复杂的型材断面。②可实现多弧段变曲率的型材拉弯成形。③弯弧精度高，材料回弹稳定，工件尺寸的一致性好。④可有效消除材料内部的残余应力，产品尺寸稳定性好。⑤由于金属材料的冷作硬化，材料经拉弯后，可改善材料的力学性能。工艺缺点:①拉弯产品断面尺寸大小受设备吨位及钳口尺寸的限。②拉弯模具投入成本大，模具通用性差。③对于不对称的型材截面，拉弯件截面变形控制难度大。
所谓拉弯即是在给于型材预制拉力（在屈服限范围内）的前提下，利用旋转和靠模改变型材断面变形中介面（内移）使其塑性变形的过程。关于备料长度:一般情况下备料应是所需弯曲材料的有效弧长加上工艺段之和，工艺段等于2.1倍的变形宽度（t），变形宽度（t）等于外半径（R外）减内半径（R内）。
备料长度=有效弧长+2.1 t
当然具体备料长度可以根据实际情况考虑套裁，以便节省工艺段。
