拉弯工艺的有限元仿真技术进展
DEFORM-3D软件可精准模拟拉弯过程，预测回弹量与实际误差＜5%。某航天项目通过仿真优化加载路径，将钛合金异型管的拉弯次数从7次减至3次。关键设置包括:Hill'48各向异性模型、3参数Barlat屈服准则及混合硬化法则。最新AI辅助系统能基于历史数据自动推荐工艺参数，试模成本降低60%。值得注意的是，铝材的仿真需特别考虑温度效应（摩擦生热可达80℃），而不锈钢模型必须包含应变率敏感性参数。上海交大开发的专用模块已实现回弹补偿模具的自动生成。
传统的型材拉弯无法一次成形三维零部件,满足当前工业对于制件复杂且美观的要求。三维多点柔性拉弯成形是一种新型的柔性拉弯成形技术,它可以实现模具型面的重构并适用于不同类型截面型材的加工制造。铝合型材的三维多点柔性拉弯是一个复杂的力学过程,其制件质量得到控制,而且易出现如截面畸变、起皱、断裂等缺陷。为了提高制件质量,需要对成形过程中的工艺参数进行合理的控制和优化。通过对三维多点柔性拉弯成形进行系统的研究,提出了截面畸变的预测方法和优化方案。本文的主要研究内容及结论如下:1.以有限元模拟为主要研究方法,建立三维多点柔性拉弯成形的有限元模型,研究内容主要包括介绍有限元的基本理论、材料的本构方程、单元类型的选择、模型的合理简化、网格的划分、接触和摩擦以及边界条件的设定,为下文研究铝合金型材三维多点柔性拉弯成形工艺中的有限元模拟部分提供了理论依据。2.采用控制变量法,研究工艺参数对制件截面畸变的影响规律:(1)截面畸变量随多点模具头体数量的增加而逐渐减小。多点模具头体数量由6增大到12时,塌陷率由0.1231降至0.0840,凸胀率由0.0193降至0.0112,截面畸变总体变小。(2)截面畸变量随预拉量的增加而逐渐增大。预拉量由0.8%L增大到1.4%L,塌陷率由0.0935增至0.0981,凸胀率由0.0153增至0.0208,截面畸变总体变大。(3)截面畸变量随补拉量的增加而逐渐增大。补拉量由0.8%L增大到1.4%L,塌陷率由0.0943增至0.0969,凸胀率由0.0164增至0.0170,截面畸变总体变大。(4)截面畸变量随摩擦系数的增加而逐渐增大。摩擦系数由0.05增至0.20时,塌陷率由0.0908增至0.0969,凸胀率由0.0141增至0.0218,截面畸变总体变大。(5)对于型材的截面畸变而言,型材的塌陷是主要的变形方式。3.三维多点柔性拉弯成形制件质量的工艺参数研究。(1)基于预拉量、补拉量、多点模具头体数量和摩擦系数设计四因素四水平的正交试验,运用ABAQUS软件对正交试验表中所列的各个参数组合进行数值模拟,并利用差法对数据进行分析。结果表明:多点模具头体数量对塌陷的影响程度大,补拉量对塌陷的影响程度小;摩擦系数对凸胀的影响程度大,补拉量对凸胀的影响程度小。参数组合是:预拉量为1.0%L,补拉量为0.8%L,多点模具头体数量为12个,摩擦系数为0.15。(2)对获得的参数组合进行多点成形实验验。明有限元模拟可以有效预测三维多点拉弯成形过程下制件的质量,这样可以减少实验次数、节约实验成本、缩短实验时间。
12、设计7.2.2构件强度与刚度计算构件强度与刚度计算1单单向拉弯、向拉弯、压压弯构件按下式弯构件按下式计计算截面算截面强强度:度:2双向拉弯、双向拉弯、压压弯构件弯构件计计算截面算截面强强度:度:37-27-2拉弯、压弯构件的强度拉弯、压弯构件的强度拉弯、压弯构件的强度拉弯、压弯构件的强度钢结构基本原理及设计钢结构基本原理及设计1）计计算疲算疲劳劳的的实实腹式拉弯、腹式拉弯、压压弯构件弯构件2）格构式构件，当弯矩）格构式构件，当弯矩绕绕虚虚轴轴作用作用时时3）为为了保了受受压压翼翼缘缘在截面在截面发发展塑性展塑性时时不不发发生部失生部失稳稳受受压压翼翼缘缘的自由外伸的自由外伸宽宽度度与
蒲江附近异形制品加工定制

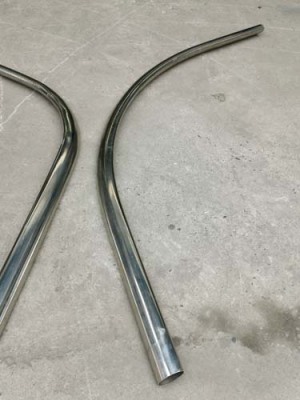

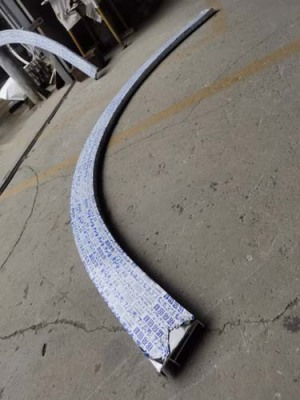

铝型材拉弯就是把金属板材、管材和型材弯曲成一定曲率、形状和尺寸的工件的冲压成形工艺。 （钢板滚圆卷圆）拉弯成形广泛应用于制造高压容器、锅炉汽包、锅炉炉管、船体的钢板及骨肋、各种器皿、仪器仪表构件以及箱柜镶条等。材料拉弯时，其变形区内各部分的应力状态有所不同。横断面中间不变形的部分称为中性层。中性层以外的金属受拉应力作用，产生伸长变形。中性层以内的金属受压应力作用，产生压缩变形。由于中性层两侧金属的应力和应变方向相反，当载荷卸去后，中性层两侧金属的弹性变形回复方向相反，引起不同程度的弹复。虽然拉弯变形于材料的部区域，但弹复作用却会影响弯曲件的精度。弹复的影响因素很多，而这些因素控制，由弹复引起的拉弯件精度问题，一直是拉弯成形生产的关键。
（3）拉弯成形工艺关键技术拉弯工件的弧度设计原则以不超过材料的伸长率为限度，拉弯成形中将出现型材壁厚变薄断裂、起皱、截面畸变等成形缺陷，这些成形缺陷与型材的力学性能、截面形状及拉弯工艺参数等因素密切相关。拉弯过程中材料变形区各部分的应力状态不同，中性层以外材料受拉应力作用，中性区以内材料（与拉弯模具贴合）受压应力作用，为使材料不至于受压应力产生起皱现象，预拉伸力要，使材料产生屈服拉伸，相应的中性层以外的金属将受到更大的拉力作用，出现壁厚减薄，并有断裂倾向。所以如何平衡材料不产生起皱并且中性层外侧金属不出现断裂，避免型材截面尺寸变形过大，是确定拉弯工艺参数的两个关键考虑因素。
