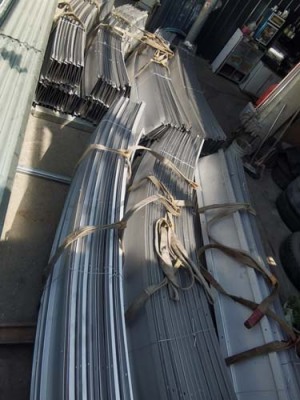

异型截面拉弯的特殊工艺控制

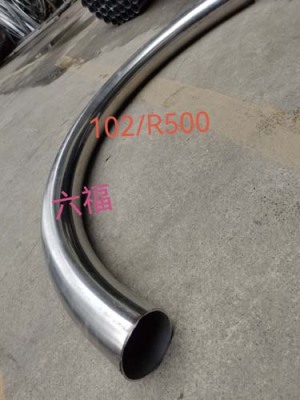

建筑用异型铝材（如100×50mm方通）拉弯时易发生腹板屈曲，解决方案包括:内置可调式芯模（膨胀率±0.1mm）、非对称拉伸力分配（主受力侧增加20%载荷）。幕墙行业常见的"水滴形"截面拉弯，需定制分体式模具，单件成本高达3-5万元。某地标项目对6系铝型材采用"冷弯+局部激光退火"复合工艺，在保持T6强度的同时实现半径0.5m的弯曲。对于中空不锈钢装饰管，需在腔内填充低熔点合金（Bi-Sn共晶，熔点138℃），成型后加热回收填充物，确保截面圆度＞98%。
材料参数及精度:1. 材料: 铝带卷板: 2. 带料厚度: 0.3-2.0mm 3. 带材宽度: 300--1300mm
4. 带卷外径: ≤Φ1600mm
5. 卷板带材内径: Φ508mm
卷板大重量: 7t7. 带材屈服较限: δ≤180Mpa 8. 机组速度: 0-60m/min 9. 张力辊直径: Φ800mm×1400mm
（2）压弯成形工艺特点及关键技术铝合金型材折弯件L形及S形均可以采用压弯工艺，由于型材断面及形状各异，各种压弯件压弯模具反弹量设计不一而同，需要经过不断的压弯工艺试验摸索反弹量并经几次修模得到合理的模具压弯形面。压弯工艺几个关键技术要点:①压弯模具的设计要充分考虑材料的变形趋势和反弹量。②由于铝合金型材具有型腔空心结构，合理的填料选用是压弯成形的关键。③对于断面形状不对称型材，压弯时要充分考虑侧弯的有效措施。
四川高性价比滚圆价格
（2）拉弯成形工艺特点工艺优点:①能够拉弯成形结构复杂的型材断面。②可实现多弧段变曲率的型材拉弯成形。③弯弧精度高，材料回弹稳定，工件尺寸的一致性好。④可有效消除材料内部的残余应力，产品尺寸稳定性好。⑤由于金属材料的冷作硬化，材料经拉弯后，可改善材料的力学性能。工艺缺点:①拉弯产品断面尺寸大小受设备吨位及钳口尺寸的限。②拉弯模具投入成本大，模具通用性差。③对于不对称的型材截面，拉弯件截面变形控制难度大。（3）拉弯成形工艺关键技术拉弯工件的弧度设计原则以不超过材料的伸长率为限度，拉弯成形中将出现型材壁厚变薄断裂、起皱、截面畸变等成形缺陷，这些成形缺陷与型材的力学性能、截面形状及拉弯工艺参数等因素密切相关。拉弯过程中材料变形区各部分的应力状态不同，中性层以外材料受拉应力作用，中性区以内材料（与拉弯模具贴合）受压应力作用，为使材料不至于受压应力产生起皱现象，预拉伸力要，使材料产生屈服拉伸，相应的中性层以外的金属将受到更大的拉力作用，出现壁厚减薄，并有断裂倾向。所以如何平衡材料不产生起皱并且中性层外侧金属不出现断裂，避免型材截面尺寸变形过大，是确定拉弯工艺参数的两个关键考虑因素。（4）拉弯型材成形力的计算在进行项目的技术能力评审中，需要考虑3个因素:设备的钳口距离是否满足材料的拉伸长度、钳口尺寸是否满足断面尺寸夹持要求，另外，拉弯成形关键的一点要计算材料所需的大拉伸力大小。拉弯工件的成形能力计算材料屈服强度值取1.25倍的系数，确保设备不在大拉力负荷下工作，设备大拉伸力大于公式计算出的材料所需拉力值，说明设备拉伸能力满足材料拉弯力要求。（5）三维拉弯机及三维拉弯关键技术三维拉弯设备的主机架由安装在地基上的焊体框架结构组成，如图4所示，主机架用来支撑可旋转的拉伸摇臂2及液压缸。在机架的顶部装有可安放模具的工作平台1。两个拉伸缸托架9分别安装在摇臂2的上部，通过电驱动螺旋导杆实现电动定位以适应不同长度的工件。每个摇臂2上均配备拉伸缸4。零件的扭曲通过一个装在拉伸缸4后面的带齿轮箱的液压马达7来实施。拉伸缸4通过万向节安装在托架9上，万向节使夹钳8钳口能向前或向后自由地旋转。夹钳升降缸5实现在拉伸过程中拉伸缸4的逐渐抬升，夹钳俯仰缸6可以使拉伸缸4实现上下俯仰，托架9上的运动副动作（拉伸—提升—俯仰—旋转）使工件在整个成形过程中沿三维模具表面受到切向拉伸而成形立体空间三维工件。设备结构及设备工作原理:三维拉弯关键技术主要是模具设计，三维拉弯机不会给出理想的三维拉弯程序，工艺设计人员需要根据材料的性能及弯曲成形进行系统的分析或CAE有限元分析，并通过不断的工件试制，使三维拉弯模具及三维拉弯程序达到佳匹配，并达到工件的技术要求，需要工艺技术人员具有较高的产品研发能力。
（4）拉弯型材成形力的计算在进行项目的技术能力评审中，需要考虑3个因素:设备的钳口距离是否满足材料的拉伸长度、钳口尺寸是否满足断面尺寸夹持要求，另外，拉弯成形关键的一点要计算材料所需的大拉伸力大小。拉弯工件的成形能力计算材料屈服强度值取1.25倍的系数，确保设备不在大拉力负荷下工作，设备大拉伸力大于公式计算出的材料所需拉力值，说明设备拉伸能力满足材料拉弯力要求。（5）三维拉弯机及三维拉弯关键技术三维拉弯设备的主机架由安装在地基上的焊体框架结构组成，如图4所示，主机架用来支撑可旋转的拉伸摇臂2及液压缸。在机架的顶部装有可安放模具的工作平台1。两个拉伸缸托架9分别安装在摇臂2的上部，通过电驱动螺旋导杆实现电动定位以适应不同长度的工件。每个摇臂2上均配备拉伸缸4。零件的扭曲通过一个装在拉伸缸4后面的带齿轮箱的液压马达7来实施。拉伸缸4通过万向节安装在托架9上，万向节使夹钳8钳口能向前或向后自由地旋转。夹钳升降缸5实现在拉伸过程中拉伸缸4的逐渐抬升，夹钳俯仰缸6可以使拉伸缸4实现上下俯仰，托架9上的运动副动作（拉伸—提升—俯仰—旋转）使工件在整个成形过程中沿三维模具表面受到切向拉伸而成形立体空间三维工件。
