异型截面拉弯的特殊工艺控制

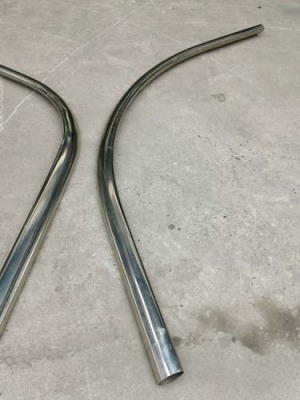

建筑用异型铝材（如100×50mm方通）拉弯时易发生腹板屈曲，解决方案包括:内置可调式芯模（膨胀率±0.1mm）、非对称拉伸力分配（主受力侧增加20%载荷）。幕墙行业常见的"水滴形"截面拉弯，需定制分体式模具，单件成本高达3-5万元。某地标项目对6系铝型材采用"冷弯+局部激光退火"复合工艺，在保持T6强度的同时实现半径0.5m的弯曲。对于中空不锈钢装饰管，需在腔内填充低熔点合金（Bi-Sn共晶，熔点138℃），成型后加热回收填充物，确保截面圆度＞98%。
铝型材拉弯加工工艺可以使零件获得合理的校形余量，提高零件的制造精度，降低零件的制造成本。拉弯是指型材在弯矩和纵向拉力的联合作用下压入模具型槽内的成形过程。铝型材拉弯在工业生产中是一种重要的成形工艺，用于制造尺寸大、外形准确度要求较高、相对弯曲半径大的变曲率挤压和板弯型材弯曲件。加工流程的介绍:
⑴来料检查。按要求检查型材截面尺寸，型材平直度，毛坯长度，表面质量，注意是否有表面缺陷。
型材拉弯成形过程模拟属于高度非线性准静态问题,选择动力显示模块进行数值模拟时,需要考虑模拟分析步时间的敏感性。针对通用的型材拉弯工艺,在模拟分析步时间的敏感性分析基础上,采用ABAQUS/Explicit模块,建立了型材拉弯成形的准静态分析有限元模型。并采用ABAQUS/Standard模块分析预测回弹、侧壁厚度和截面畸变。为验模拟方法的有效性,采用A-7B数控拉弯成形机完成2024-O铝合金Z型截面型材拉弯试验,测量试验件的回弹量、厚度和截面畸变情况。试验与模拟结果对比表明:补拉伸量对回弹量、厚度和截面畸变的影响趋势一致,其中,回弹量和厚度的平均相对误差分别为13.74%,1.66%。建立的模型能有效地应用于铝合金型材拉弯成形模拟。
德阳附近拉弯公司
【专利摘要】本发明公开了一种6061铝合金拉弯型材的生产工艺，属于铝合金加工技术领域，包括对原材料制备、型材生产、安装填充物及拉弯等工序的分别控制。本发明通过对Cr含量的改进和采取高温高速挤压穿水冷却的型材生产方法，改善了材料的内部组织，增加了晶粒的均匀性，使其易形成细小、均匀等轴晶，从而提高型材拉弯性能和成形表面质量，从根本上解决铝合金型材拉弯加工后表面缺陷问题。6061铝合金拉弯型材的生产工艺
空间三维工件在高速列车车头结构件及飞机制造业上有较多应用，产品技术含量高，模具投入成本大，研发周期长，产品的附加值较高。图5、图6为拉弯工艺成形工件的典型实例。2.辊弯成形工艺（1）辊弯成形工作原理辊弯机一般分为立式辊弯机和卧式辊弯机，如图7、图8所示。立式辊弯机上料操作方便，对于长大工件则宜采用卧式，如图9所示。辊弯机各轴工艺位置均由伺服电动机控制，液压马达系统驱动各轴的联动，通过可编程序控制器（PLC）控制伺服电动机进行动作。在设备辊轮轴对工件进行辊弯的同时，设备上的编码器实时监测工件辊弯的弧长并将数据进行反馈系统，设备根据设定程序进行多次往复辊弯或多弧度辊弯的轨迹运动。（2）辊弯成形工艺特点辊弯机一般多数用来单圆弧工件的制作，模具制作周期短，投入成本低，操作简单。对于多圆弧工件，数控辊弯机可以实现工件的多弧度弯形要求，但由于铝型材本身材料硬度的差异，加之工件多弧度每个弧段变形程度不同，反弹不均，生产时工件形状一致性不好，需要后期人工校形。辊弯工艺适合大批量单一弧度工件或小批量多弧段工件的生产。（3）辊弯成形工艺关键技术辊弯工艺难易程度取决于弯形材料的截面形状，辊轮模具设计是工件成形技术的关键，一般模具材料选用45调质钢或模具钢经车床车削而成，通过热处理及表面镀铬等工艺获得模具硬度和表面粗糙度要求。尤其不规则不对称的型材截面，辊轮很容易将铝型材表面划伤。也可在钢模具与铝型材间加尼龙轮，既了模具的强度，又不使铝型材与钢模具直接接触，避免材料表面的划伤。典型辊弯工件示例，如图10、图11所示。
